CPVC，臨界顏料體積濃度，在這個(gè)點(diǎn)，樹脂剛好完全包裹好顏填料，而漆膜中沒有空氣進(jìn)入的“多余”空間。

　　當(dāng)將一個(gè)油性漆的在CPVC點(diǎn)的配方，保持顏填料的類型和數(shù)量不變，而將其它原料如樹脂、助劑、溶劑、等體積的換成水性的原料時(shí)，該水性配方還在CPVC點(diǎn)嗎?

　　答案是，不在這個(gè)點(diǎn)了。

　　這時(shí)干膜顏填料的周邊多了很多空隙，空氣可以進(jìn)去了。

　　為什么會(huì)這樣呢?

　　因?yàn)椋�乳液、或分散體、或水可稀釋性樹脂，都不是嚴(yán)格意義上的水溶性樹脂，而只是用水可調(diào)低粘度的樹脂。在調(diào)稀的狀態(tài)下樹脂都處于乳膠“粒子”或膠束狀態(tài)(分子聚集體)，而不是溶解了的分子狀態(tài)。

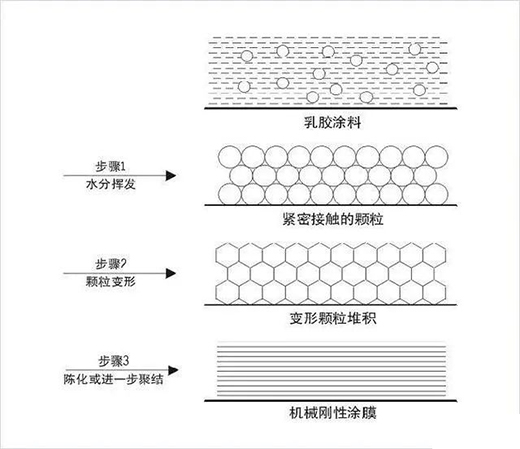

　　因此在漆膜形成過程中這些“粒子”太大，并不能均勻的包裹在顏填料粒子周圍，像油性漆那樣。而是有部分自己包住自己，這樣就浪費(fèi)了一部分乳液，使得該點(diǎn)沒到CPVC點(diǎn)，如果要達(dá)到CPVC點(diǎn)，還要多加入一部分乳液，才能完全包住顏填料，這個(gè)水性涂料的CPVC點(diǎn)，也可以稱為L(zhǎng)CPVC。

　　L：Latex

　　這是水性涂料的一個(gè)重要特征。

　　我們研究一種涂料就是要抓住這種涂料的特征，從而“綱舉目張”。水性涂料的重要特征沒幾個(gè)。水、水性樹脂、LCPVC、水性增稠、水性分散、防閃銹等，就這幾個(gè)，搞清楚了，就比較自如了。

　　從上面分析我們可以看出LCPVC是小于CPVC的，因?yàn)槎嗉恿巳橐骸?/p>

　　那么怎么盡量提高LCPVC呢?因?yàn)檫@可以降低成本，甚至更多好處。

　　有以下幾種方法：

　　盡量使用小粒徑的乳液

　　越小粒徑越接近油性漆的模型。

　　盡量降低乳液的Tg點(diǎn)

　　Tg點(diǎn)低，在干燥過程中乳液的流動(dòng)性更好，更容易流向“空隙”。

　　使用成膜助劑

　　成膜助劑可以降低成膜過程中乳液的Tg點(diǎn)，增加流動(dòng)性。

　　提高溫度

　　提高溫度也可以增加乳液的流動(dòng)性。

　　烤漆、水性汽車漆、水性集裝箱漆等重要場(chǎng)合，為了保證涂膜的質(zhì)量都從工藝上保證了溫度的足夠等。
